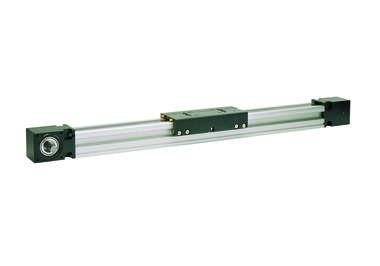

WH (SPEEDLine) Linear Units

WH（SpeedLine）直線模組

導輪導向直線模組，專為吞吐量至關重要的高速物料搬運和包裝應用而設計。滾柱式導輪導向軸承以及皮帶傳動設計可實現極高的速度和加速度。

產品介紹

WH (SPEEDLine)規格：

規格/軸尺寸 ?WH50 ?WH80 ?WH120
外形尺寸（寬x高）：mm (in) 50 x 50 80 x 80 120 x 120
?皮帶類型 16 ATL 5 32 ATL 10 50 ATL 10
最大行程長度：mm（in） 3000 (78.7) 11000 (78.7) 11000 (78.7)
最大線速度：m/s (in/s) 6.5 (118) 10.0 (118) 10.0 (118)
最大加速度：m/s2 (in/s2) 40 (1575) 40 (1575) 40 (1575)
重復精度：± mm (in) 0.05 (0.002) 0.05 (0.002) 0.05 (0.002)
最大輸入速度：rpm（rev/s） 3250 (30) 3000 (30) 2308 (30)
工作溫度范圍：°C（°F） 0 to 80 (32 to 176) 0 to 80 (32 to 176) 0 to 80 (32 to 176)
最大動態負載（Fx）：N (lbf)
整個單元 		670 (71) 2700 (71) 5000 (71)
最大動態負載（Fy）：N (lbf)
整個單元		 415 (101) 882 (101) 4980 (101)
最大動態負載（Fz）：N (lbf)
整個單元		 730 (135) 2100 (135) 9300 (135)
最大動態負載轉矩（Mx）：Nm (lbf-in)
整個單元		 16 (89) 75 (89) 500 (89)
最大動態負載轉矩（My）：Nm (lbf-in)
整個單元		 87 (266) 230 (266) 930 (266)
最大動態負載轉矩（Mz）：Nm (lbf-in)
整個單元		 50 (266) 100 (266) 500 (266)
最大驅動軸力（Frd）：N（lbf） 150 (23) 500 (23) 700 (23)
最大驅動軸扭矩（Mta）： Nm (lbf-in) 17 (53) 100(53) 200 (53)
滑輪直徑：mm（in） 38.2 (1.25) 63.66 (1.25) 82.76 (1.25)
每轉行程：mm(in) 120 (3.94) 200 (3.94) 260 (3.94)
重量：kg (lb)
零行程時
每100 mm行程
每個滑架
3.50 (2.62)
0.44 (0.33)
0.90 (0.62)
8.63 (2.62)
0.93 (0.33)
2.75 (0.62)
17.0 (2.62)
1.64 (0.33)
5.50 (0.62)

WH (SPEEDLine) 特點：

  • 四個KAO安裝支架
  • 多方向安裝
  • 中央潤滑系統
  • 可調皮帶張緊
  • 可全方位安裝
  • 外形緊湊
